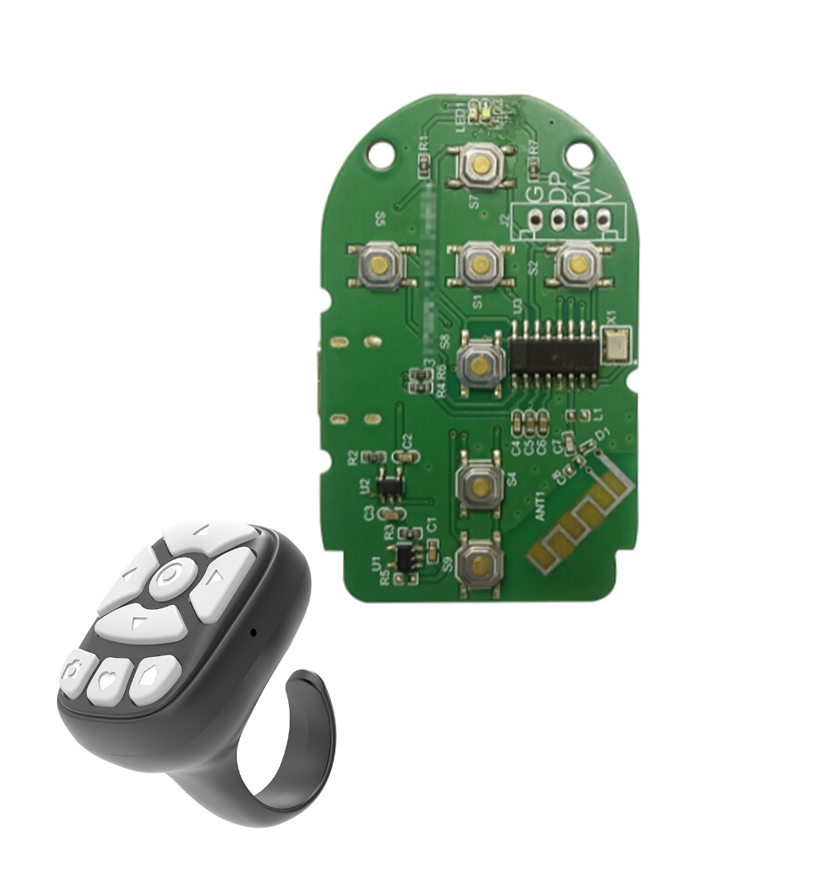

蓝牙翻页器电路板开发

工作原理

1. 蓝牙通信原理

1. 蓝牙翻页器内部集成了蓝牙模块，该模块遵循蓝牙通信协议（如蓝牙 4.0 及以上版本）。在使用时，翻页器首先要与接收设备（如电脑）进行配对。配对过程中，翻页器和接收设备会相互交换设备信息，建立安全连接。

2. 当用户按下翻页器上的翻页按钮时，翻页器内部的微控制器会将翻页指令转换为蓝牙信号，通过蓝牙模块发送给接收设备。接收设备的蓝牙模块接收到信号后，将其传输给相应的软件（如 Microsoft PowerPoint 或 Adobe Acrobat Reader 等），软件识别信号并执行翻页操作。

硬件构成

1. 按键模块

1. 包括上一页、下一页、播放 / 暂停等功能按键。按键的设计要考虑手感舒适，反馈明确，以确保用户能够准确地操作。按键可以是机械按键，具有明确的按压行程和触感；也可以是触摸按键，表面通常采用钢化玻璃或特殊的触摸感应材料，外观更加简洁美观。

2. 蓝牙模块

1. 这是实现无线连接的核心部件。蓝牙模块要支持主流的蓝牙协议版本，并且具有较低的功耗，以延长电池的使用时间。模块的通信范围一般在 10 - 30 米左右，具体范围取决于环境和蓝牙功率。它负责与接收设备进行配对、建立连接和传输数据，其性能直接影响翻页器的稳定性和响应速度。

3. 微控制器（MCU）

1. 作为翻页器的 “大脑”，MCU 负责处理按键信号，根据预设的指令集生成对应的操作指令，并控制蓝牙模块发送这些指令。同时，MCU 还可能负责一些其他功能，如电池电量监测、设备休眠唤醒等。它的性能决定了翻页器的功能丰富程度和响应的及时性。

4. 激光模块（如果有激光指示功能）

1. 主要由激光二极管和驱动电路组成。激光二极管产生高亮度、高方向性的激光束，驱动电路用于控制激光的发射强度和闪烁频率（如果有闪烁功能）。激光模块的波长一般为红色（630 - 680nm）或绿色（520 - 532nm），功率较低，符合安全标准，不会对人体造成伤害。

5. 电源系统

1. 通常采用电池供电，常见的有纽扣电池（如 CR2032）或可充电锂电池。电源系统包括电池、电池座（对于纽扣电池）或充电电路（对于可充电电池）以及电源管理芯片。电源管理芯片负责监测电池电量、控制电池的充电过程（如果是可充电电池），并且在电池电量过低时提醒用户更换电池或充电。

6. 外壳

1. 外壳的设计要符合人体工程学，便于手持和操作。一般采用塑料材质，如 ABS 塑料，具有良好的机械强度和外观质感。外壳的表面可能会进行磨砂处理，增加摩擦力，防止滑落。同时，外壳的颜色和外观设计也会考虑美观性和专业性，以满足不同用户的需求。
